2017年Rhino建筑+Grasshopper参数化课程( 包含幕墙设计)

2012-4-11 18:55| 发布者: andy| 查看: 252083| 评论: 0

摘要: “参数化”作为一种最前沿的当代建筑设计风格,它不仅挑战传统建筑设计理念,同时挑战传统建筑教学模式,同时这种颠覆性的设计风格,正吸引着大批,尤其是年轻新锐建筑师,以满腔热忱,投入这场设计革命。扎哈哈迪德建筑设 ...


                                                  课程简介
                                                     (面授课程链接:http://school.rhino-3d.com/course/3
                               官方QQ群:383336576,群文件共享了犀牛最新版软件等插件和犀牛建筑网校入门初级教程。
现场教学班:开课日期,上课地址查看链接:http://www.rhino-3d.com/article-10-1.html

网络远程班:不能来现场听课的同学,可以安装远程听课软件,你能看到教学现场,也能共享看到老师电脑操作界面,还可以和老师互动,老师也能远程控制你的电脑,协助演示你不会的,效果非常棒,不放心的同学可以远程试学一天
网络远程开设周末班级和晚班,欢迎咨询!咨询客服qq:190627937 , qq群:619018124 电话和微信:18600423778

    近年来,国外知名建筑设计公司使用Rhino(犀牛)设计方案并取得了非凡的设计效果,Rhino目前逐步在建筑设计领域中成为应用的热点,建筑设计师借助Rhino强大的曲面建模能力,在设计自由曲面创意建筑的时候占有很大优势,国内也涌现出一批渴求设计一流曲面造型风格的建筑师和学生;同时Rhino插件Grasshopper(参数化)给了我们一个真正的传统设计模式无法给予的拓展思维和创造平台,掌握Rhino及其插件T-Splines,Grasshopper被国内外各大建筑设计公司提上议程。

     笔者认为,曲面参数化建筑对于熟练掌握rhino的设计师来说并不是很难,当整个建筑业没人会使用曲面造型工具的时候,国外扎哈建筑事务所,国内MAD建筑事务所,他们率先掌握了曲面建筑造型技法,正式通过这种差异化竞争脱颖而出的。

     本课程通过剖析和现场教学一些已经建成或者将要施工的曲面建筑作品的建模技巧和经验,让学员系统的掌握rhino曲线和曲面,以及造型工具的原理性规则,以及如何发展运用到自己的实际工作项目中,这是选择学习本课程的价值所在!

 课程内容展示:

    以下展示的内容是课程的部分案例内容,原理性,规则性的技巧和经验部分已经隐藏在案例中,展示的内容多为建筑业常用的或者急需的建模技术和经验,其中一些案例是已经建成或者正在施工的的实际经典案例,用于提炼建模技术,传播科学,正确的建模思路为目的。









 1.建筑业套餐定制

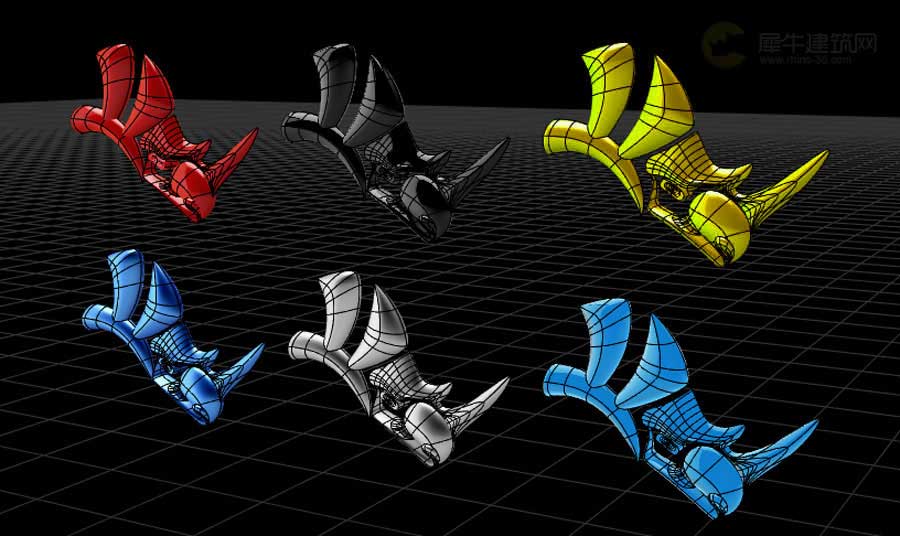

 (1)A:自制模型彩色显示插件:rhino初始的显示效果并不理想,如何根据自己的喜好,在rhino 中自定义一套高质感的显示模式呢,并可随心切换?让犀牛从此有了个人的色彩,增加建模趣味。





(1)B: 自制傻瓜渲染,方便观察推敲模型:我们将向学员提供500余种建筑业常用的材质,和三种建筑业渲染常用灯光设置参数,方便学员快速渲染预览效果,实现渲染傻瓜化!让每个人都能学会简单实用的渲染技术,便于模型的推敲和设计!更好的指导效果图公司制作出更加符合设计师的效果图。



2.曲面造型工具的原理和技巧

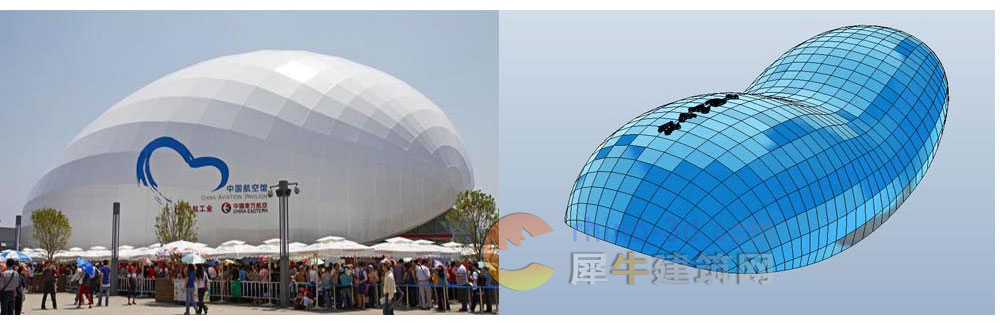

      本部分内容将详尽介绍曲线和曲面造型工具的初始由来工作原理,并以简易鸟巢,水立方表皮,世博会中国航空馆,丹麦馆等丰富建筑案例来介绍曲面造型工具常用但又鲜为人知的建筑造型技巧和经验,通过这部分案例的学习学员会对曲面造型工具有个原理性的彻底全面的了解和掌握。

     如何玩转空间曲线和丰富变化的形体,有没有快捷方式训练三维空间思维呢?重复环绕的结构是在建筑中司空见惯,如何制作形式和功能统一的建筑造型?

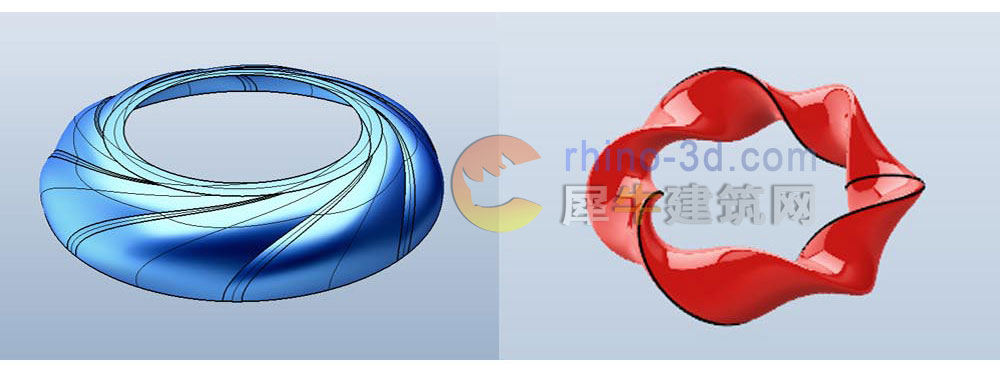

空间环绕造型技法

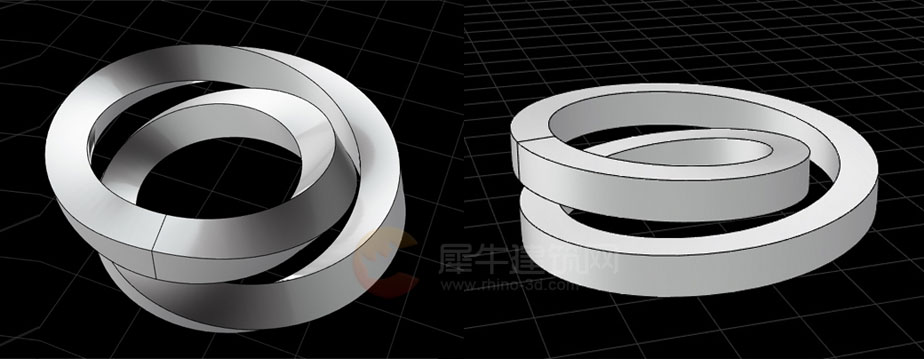

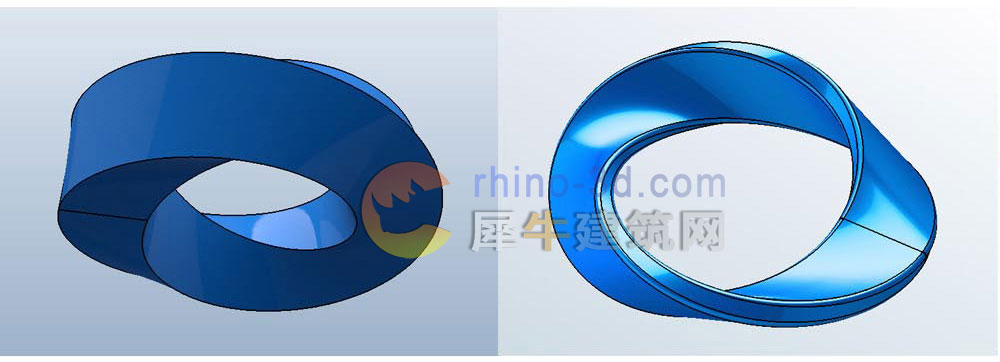

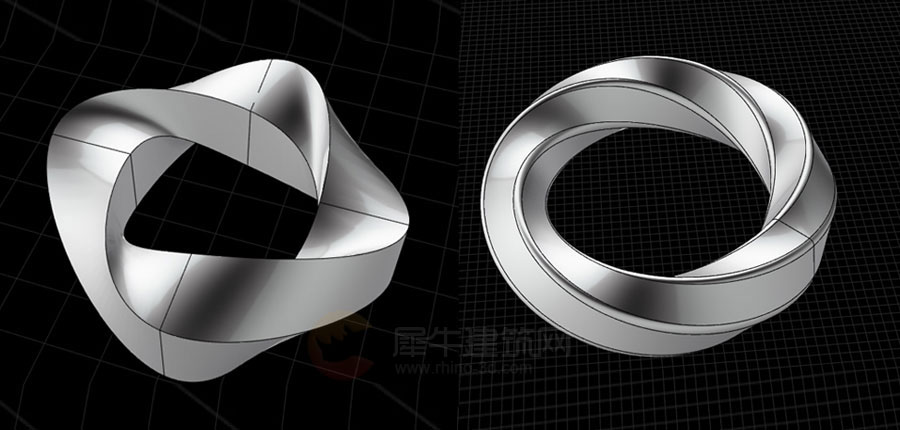

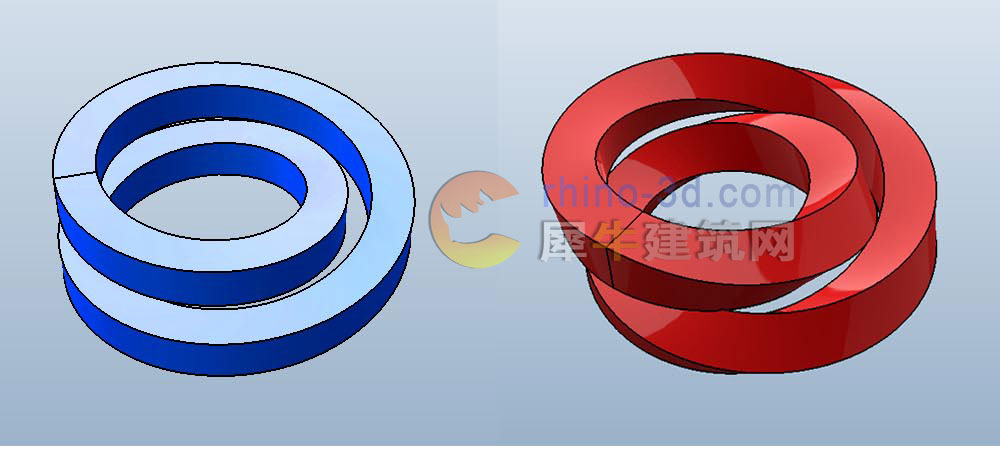

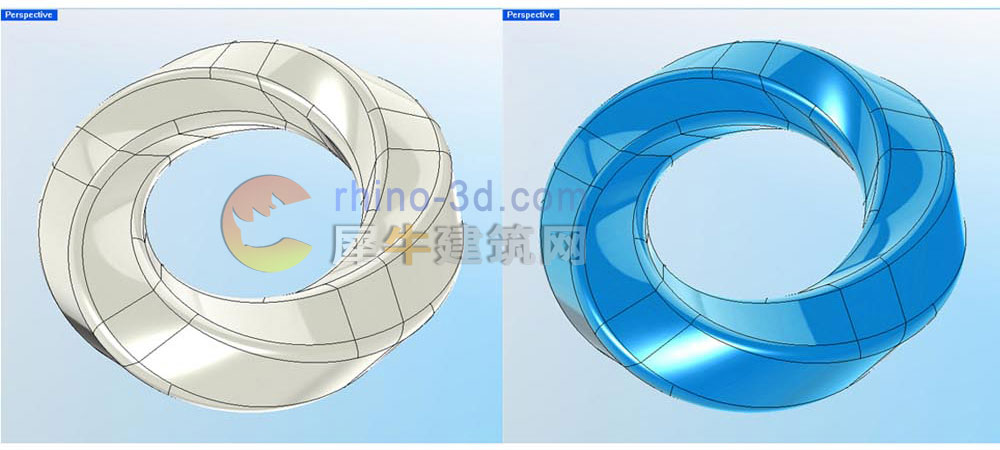

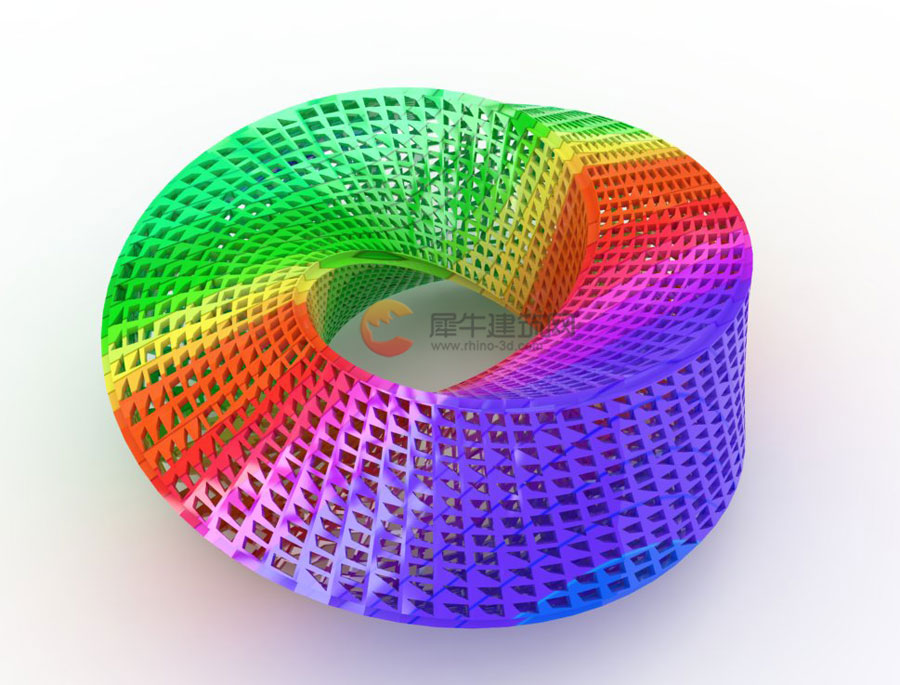

(1)莫比乌斯环(哈萨克国家图书馆及其凤凰国际传媒中心)

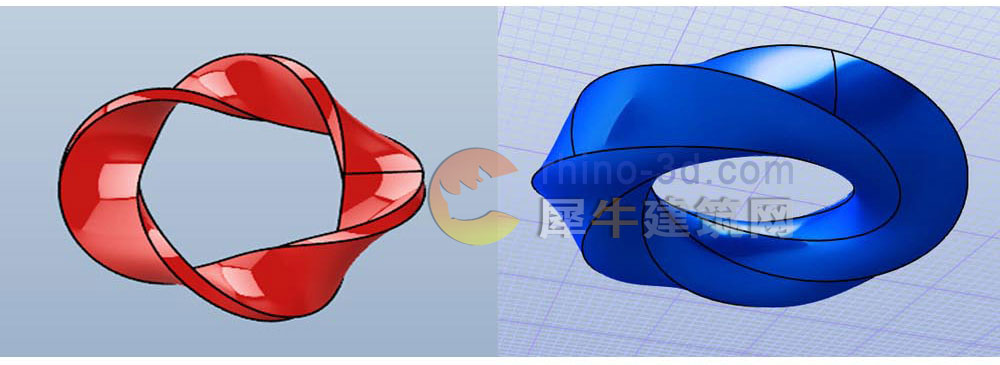

 如何根据市场上成熟的建筑,发展其他类似的的建筑模型,如何自定义犀牛模型的背景作图色彩空间?

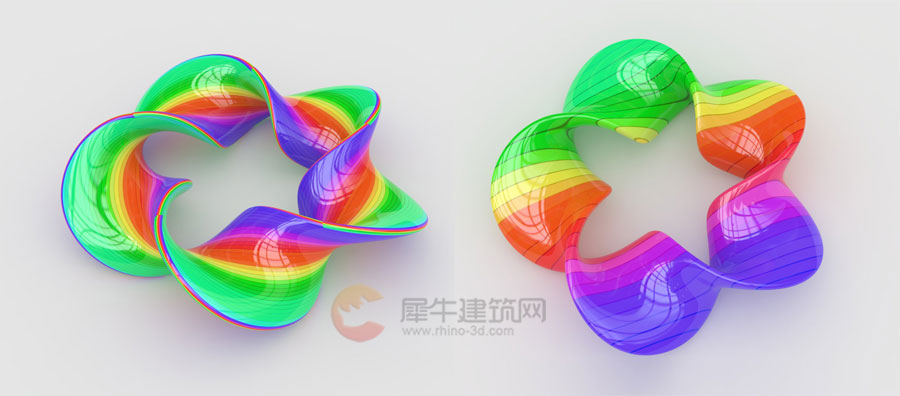

A:天空背景色+蓝色模型显示


B:黑色背景+灰白模型显示

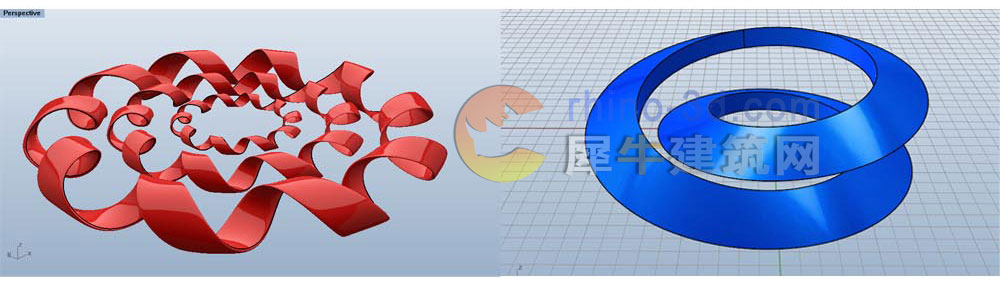

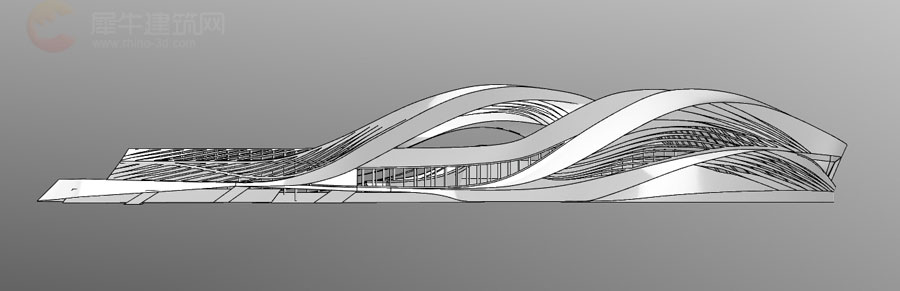

(2)世博会丹麦馆——通过什么途径的方法快速的绘制空间曲线?
       由丹麦馆发展其他各异的衍生建筑馆,需要改变犀牛中的那些参数?






黑色背景+灰白模型显示

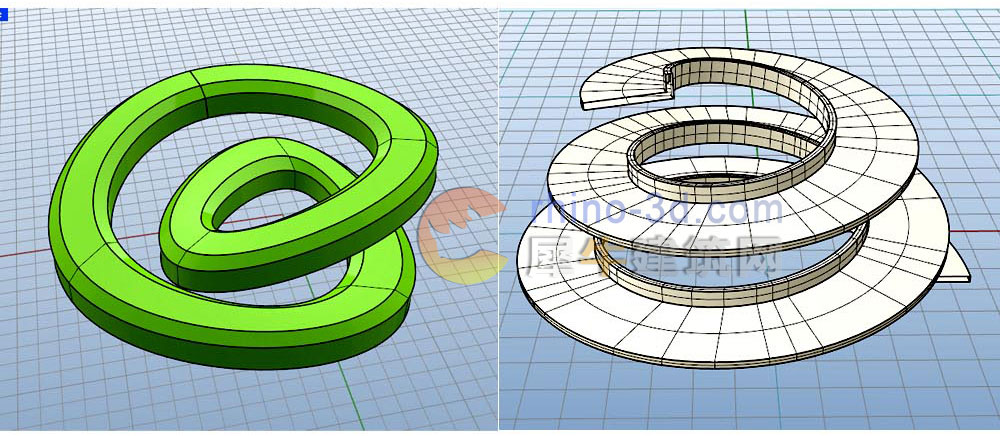

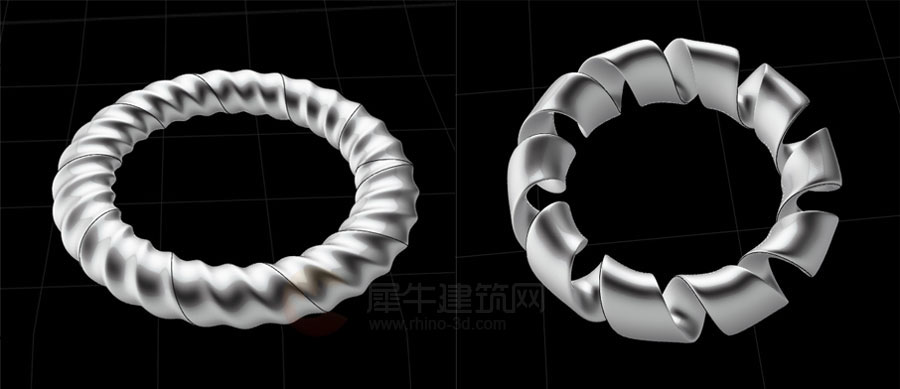

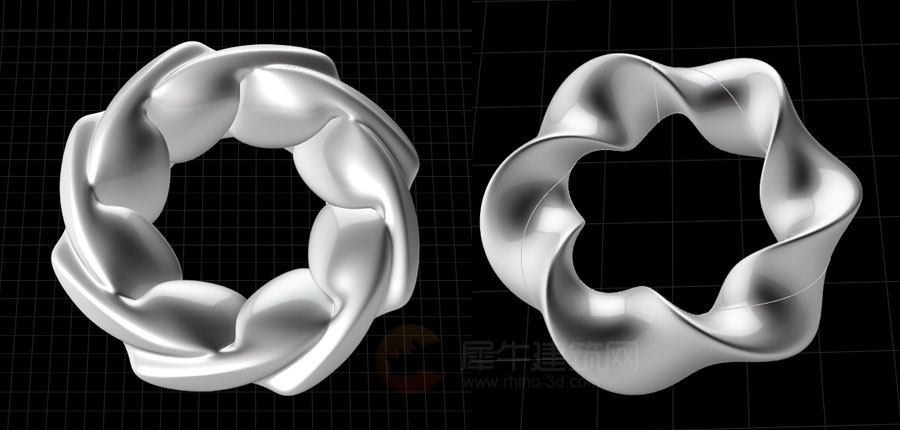

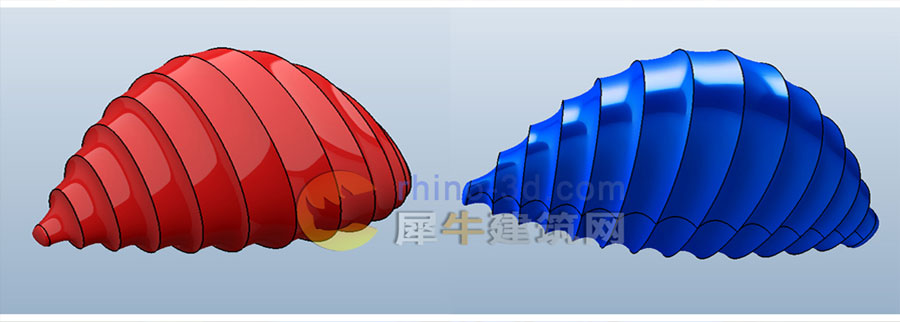

(3)通过上面简单的空间形态建筑练习,如何发展应用更复杂的扭曲造型?

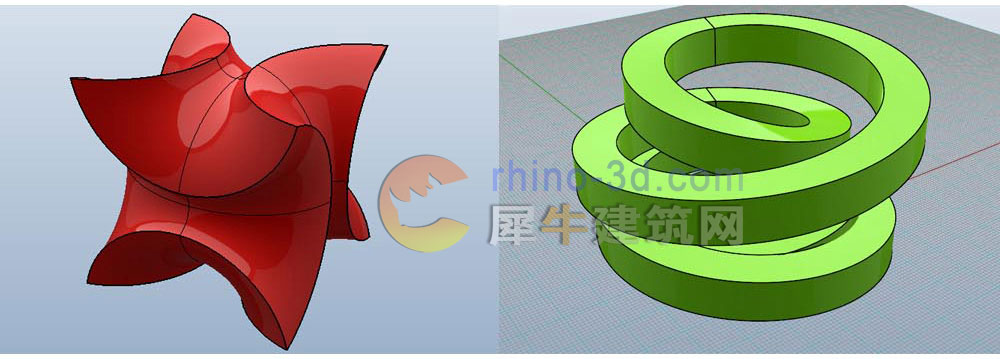

 (4)如何利用简单的几何线段帮助完成空间曲线,并配合曲面工具完成造型?


如何通过改变某个参数发展和演变推敲不同的建筑外观的造型?


(5)可以用多少种建模方法做出同一个造型,那种方能做到UV结构最精简?


(6)同一个造型工具,由于曲线起点的连接不同,形态会产生什么样的变化?

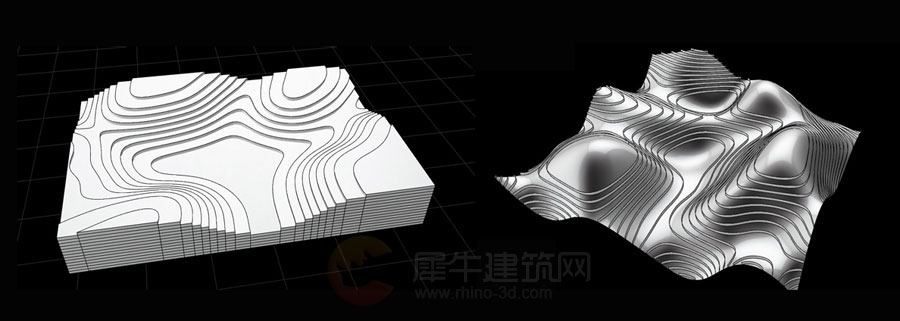

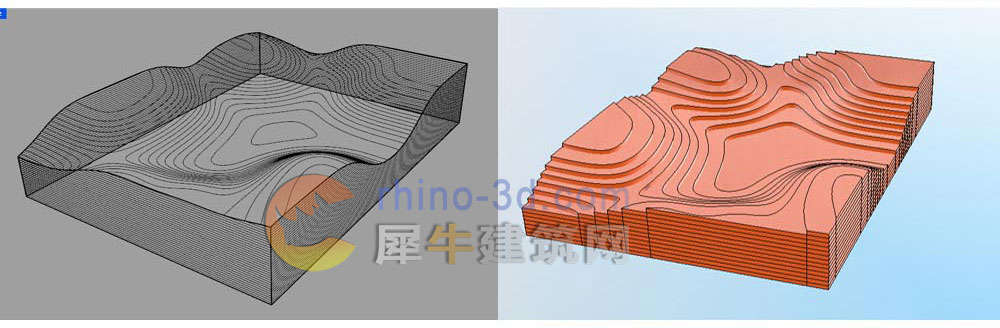

(7)地形是建筑业经常遇到的课题,如何制作一些有规律的地形。



(8)如何制作比较严谨的地形和自由形态的地形?




曲面变直,基于建筑材料,工艺和成本的考虑,如何把曲面造型转化为“直平的造型元素?如何设计和划分均匀和非均匀的块面。(曲面形态的玻璃很难制造生产),如何出图,进行后期的铝板算料和加工,把每片的边长和面积统计交付给工厂加工,并指导加工安装。

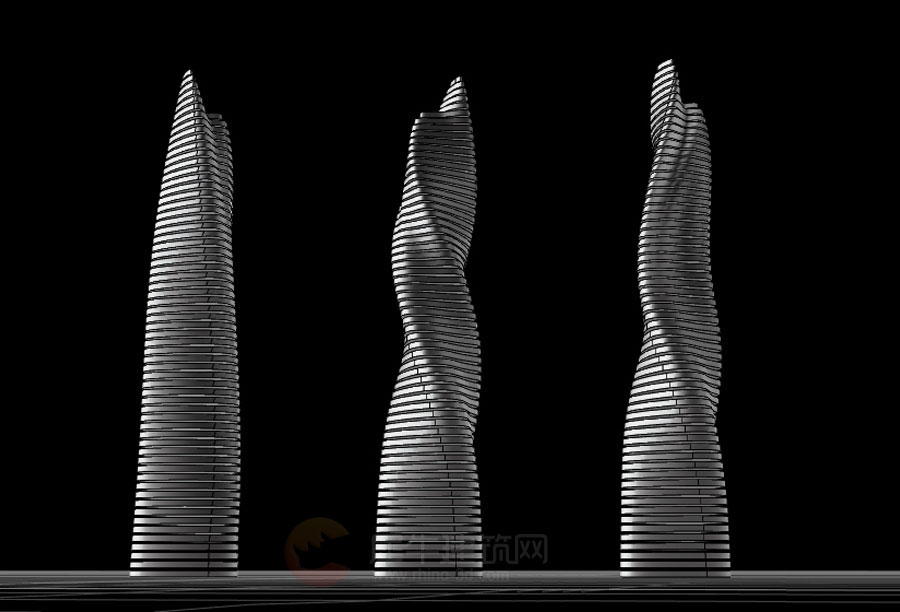

(9)扭曲的建筑,性感的建筑,如何保证扭曲的建筑每一层结构不发生大的变动,如果每层尺寸不一样,又如何实现幕墙结构的自适应大小和龙骨的自适应安装定位!

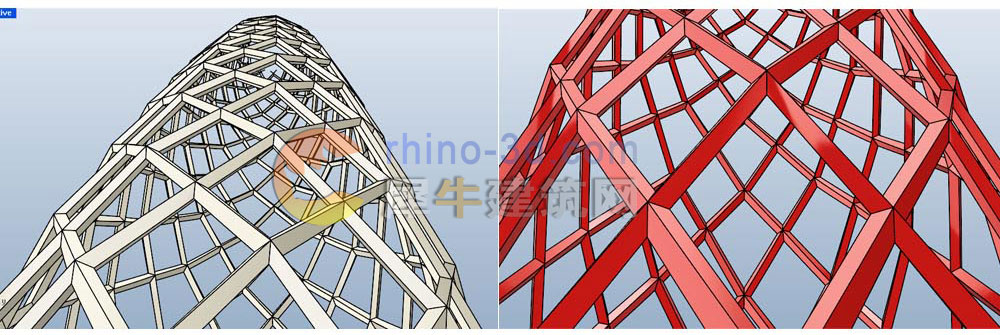

(10)如何设计建筑业和幕墙中常见的钢架结构,如何节点分割刚结构造型,各个节点如何定位,如何自适应大小,快速生成加工图纸,配合生成加工?








3,综合案例建模训练

    实践出真知,在实践中你才能体会造型工具的种种技法,积累自己的建模经验,在这些综合案例中,你将不单单只满足于学会了各种曲面造型技法,更能体会其中的技术难点。

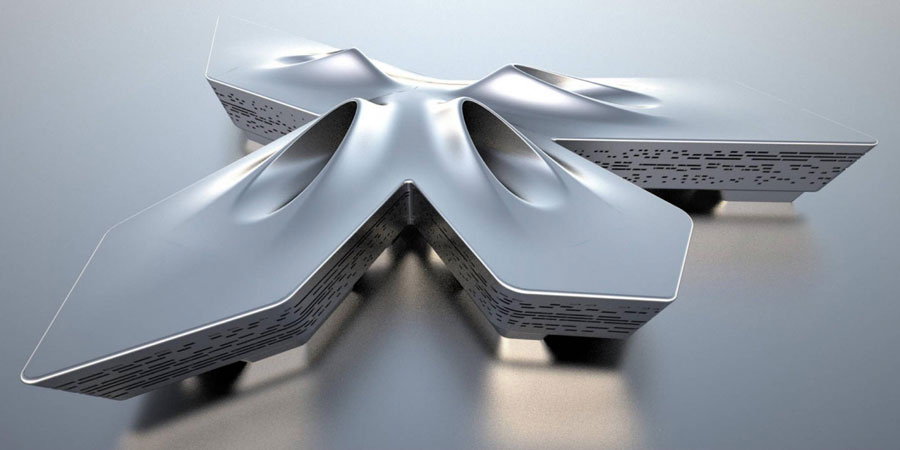

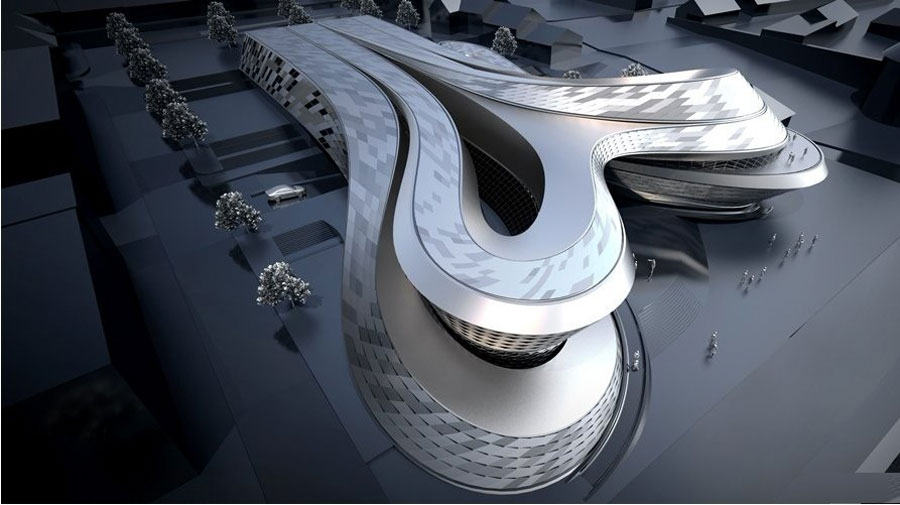

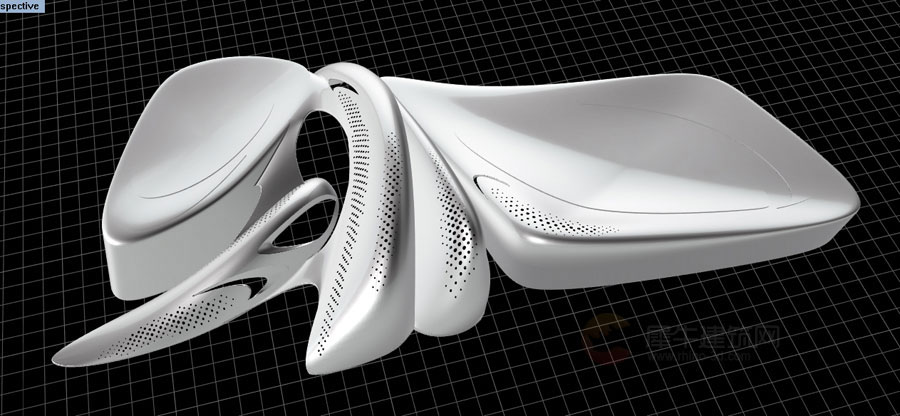

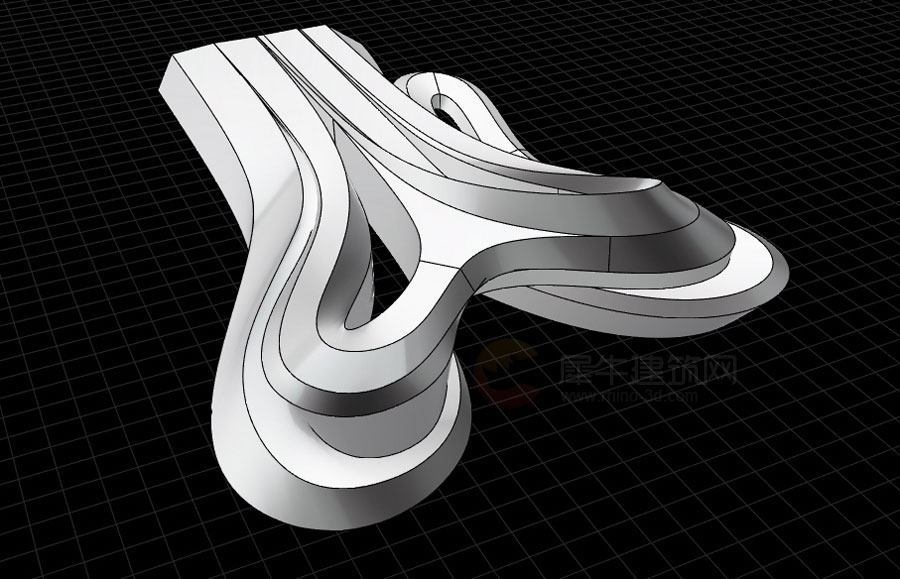

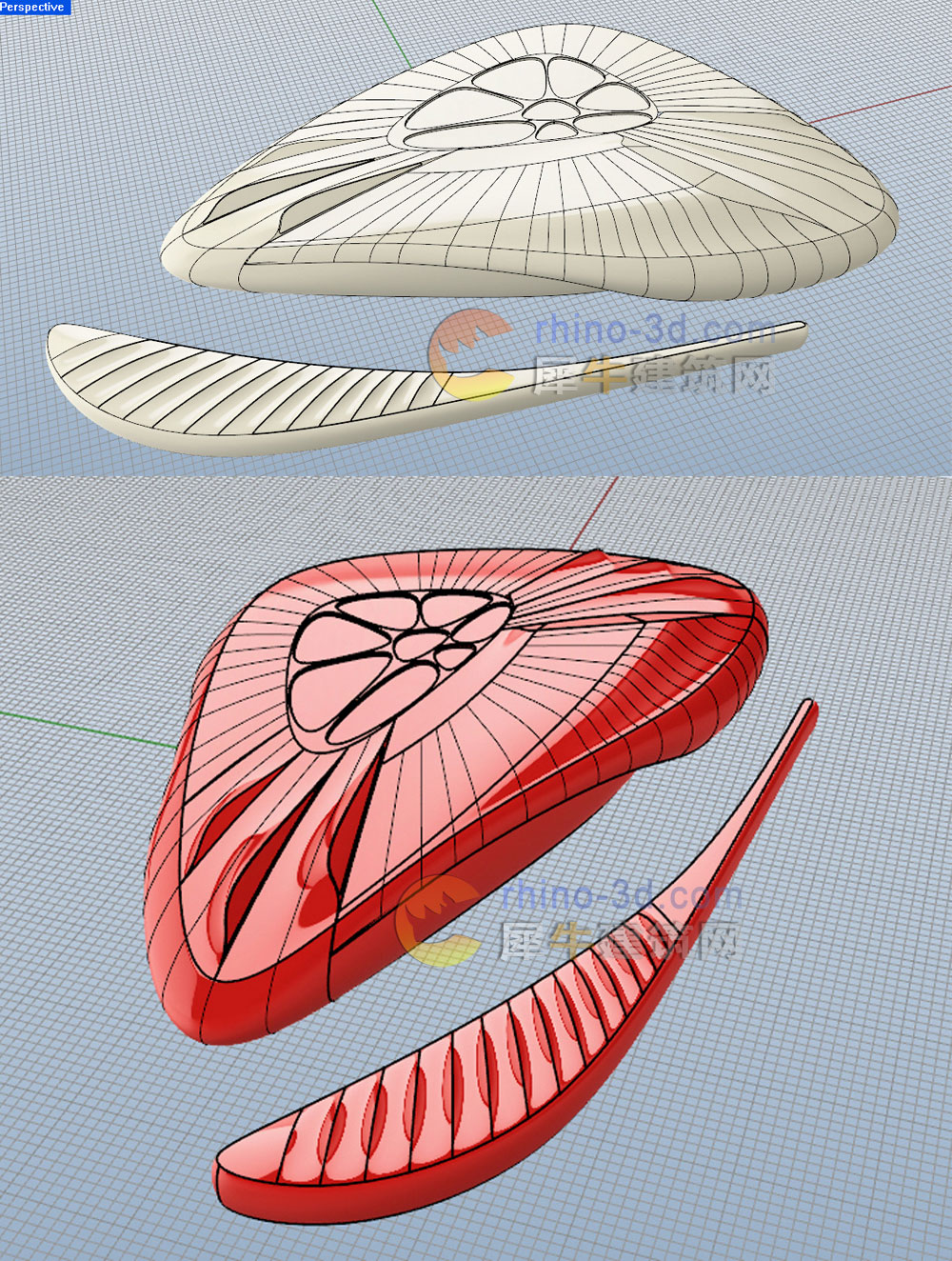

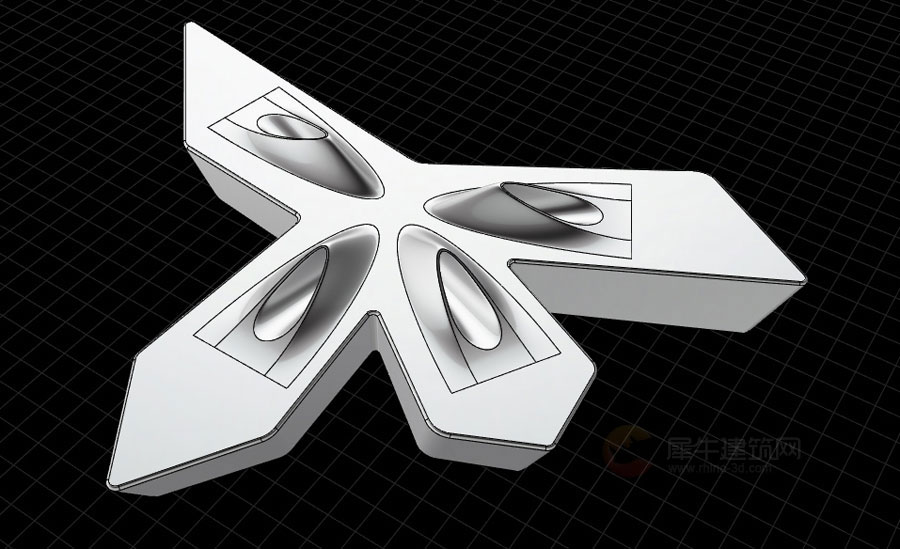

案例1. MAGICA零售与商务中心

    jesolo MAGICA零售与商务中心的设计充分利用了场地邻近威尼斯的优势,几部分共同组成的连续的建筑场地,彼此之间分离,但又以不断变化的效果在空间逻辑上达到统一,由中心向空间周围“开放”就像花瓣一样。

    建模要解决的重点和难点问题在于如何将各个空间无缝完美,在有面与面处达到G2的连续性,让建筑看起来浑然一体!无渲染rhino模型图如下,rhino模型均出自犀牛建筑网老师之手。



效果图,设计案例来自:www.zaha-hadid.com




案例2.法国梅斯蓬皮杜中心

    如何实现完美流动用到法国梅斯蓬皮杜中心?整体结构按照自己的意愿来设计?又如何展开单双曲面,对其进行标号和生产加工。

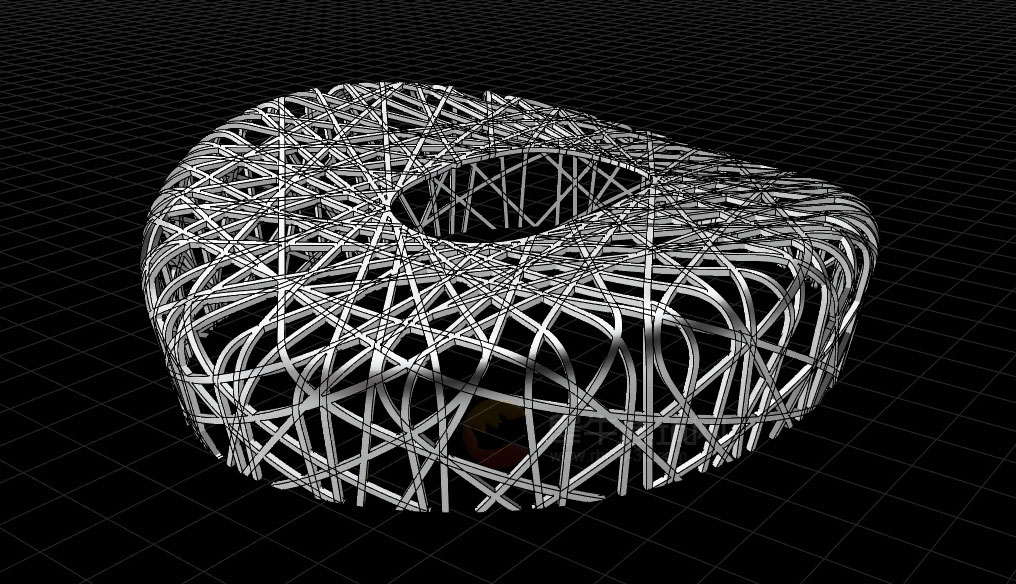

案例3.奥运鸟巢

    在奥运2008年之前,参数化还刚刚在中国萌芽,掌握参数化技术的人才还非常少,如何用手工建模的方法快速的制作鸟巢的钢架结构呢?




案例4. 迪拜金融中心

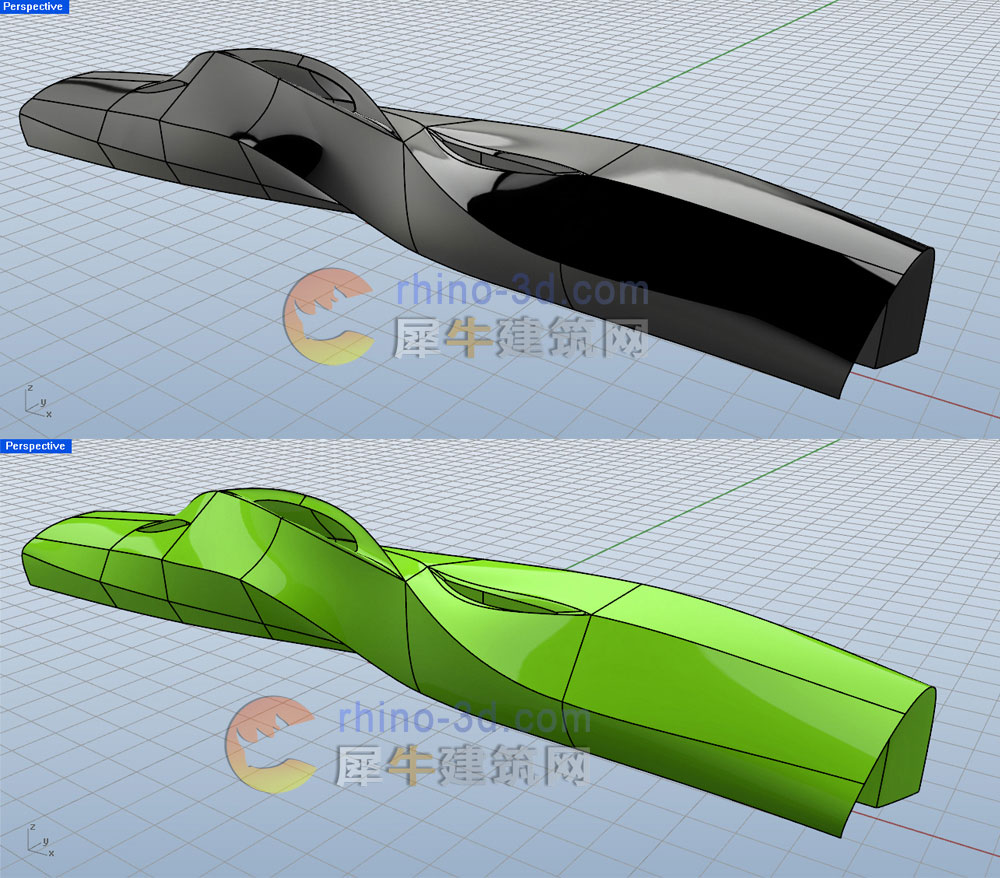

    迪拜金融中心属于仿生设计,犹如一片美丽绽放的花瓣,建模的难点在于如何让立面是一个完整的整体(一个完整的NURBS曲面,并且做到入口的立面更加的倾斜,其他面根据入口的倾斜参数相应倾斜角度,还有如何让突出部分和建筑顶部达到完美G2连续。

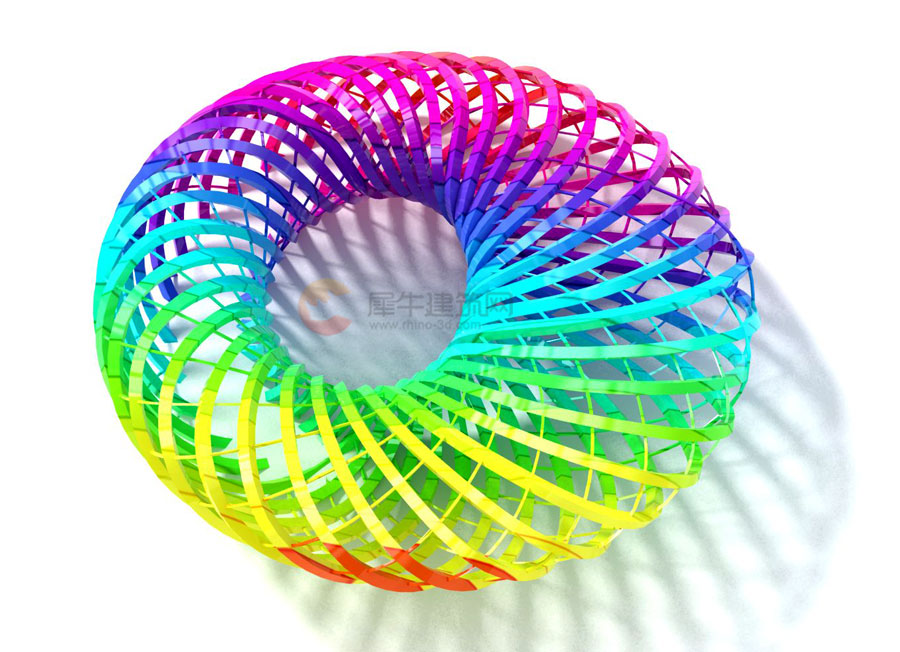

案例5. 空间环绕建筑

   通过前面的空间环绕小案例的练习,我想学员拿到这个案例马上就思路了,但为什么还要重复练习这个建筑呢?是因为这个案例有几个重要的技术要讲解,可以让空间建筑更加的光顺完美!

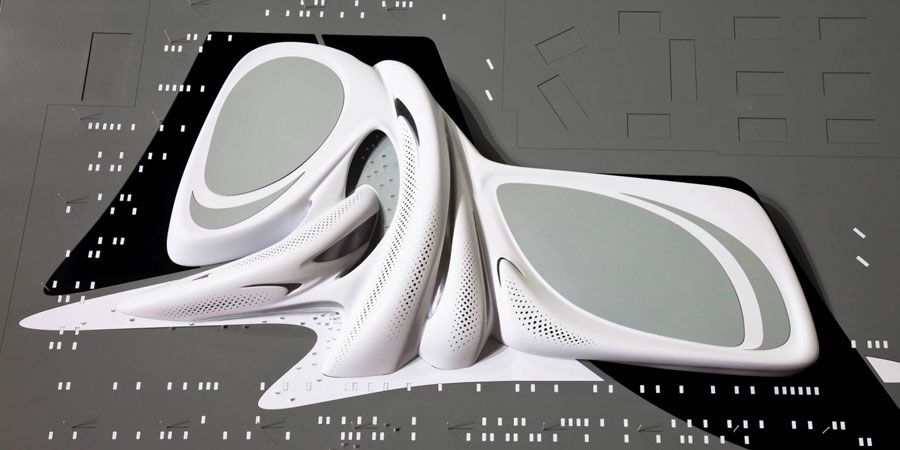

案例6.成都世纪艺术中心
    曲线是一门艺术,深层次的掌握rhino的曲线的基本原理后,才能淋漓尽致发挥和展现你的曲面设计思想,这个艺术中心有很强的空间逻辑,开窗也是存在一定的曲线逻辑。如何找到曲线控制点的逻辑,又如何用富有逻辑的工具来整体的编辑他们。



 开罗世博馆

   又是一个渐开窗的建筑表皮结构,这种设计在整体上给人以强烈的视觉冲击感,除了要照顾视觉审美,还需要经过光照分析来设计造型,可以借助grasshopper快速成型并随机调整参数,但又如何用手工的方法快速的编辑一整套曲线并配合相应的工具来完成类似的建筑表皮结构。

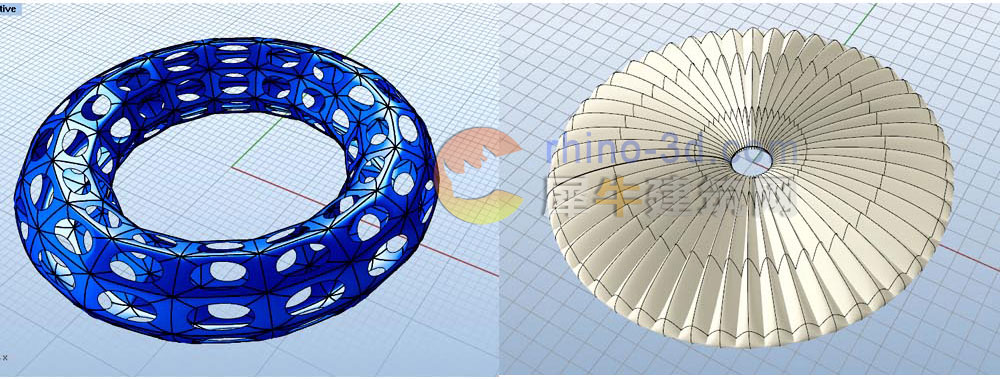

T-Splines 异形建筑曲面教学

     大家都知道Rhino的NURBS是一种非常优秀的建模方式,在高级三维软件当中都支持这种建模方式,NURBS能够比传统的网格建模方式更好地控制物体表面的曲线度,从而能够创建出更逼真、生动的造型,但是对于具备生物造型的建筑,用NURBS的建模方式从思考层面上会复杂很多,Rhino插件T-Splines 就是为了弥补NURBS所欠缺的建模方式,双剑合并,让Rhino的平台变得更加的强大。


Grasshopper参数化精华详解

   Grasshopper是一款在Rhino环境下运行的采用程序算法生成模型的插件,通过参数的调整直接改变模型形态,是一款极具参数化设计的软件,以下展示的是课堂上能学习到的案例。


好的建筑是有一定的几何规则的,所以研究模型的几何规则是学建筑的重要一堂课程。

1,如何用GH的方法快速编辑一整套曲线来设计建筑的表皮或者整体流线形态?











案例应用:

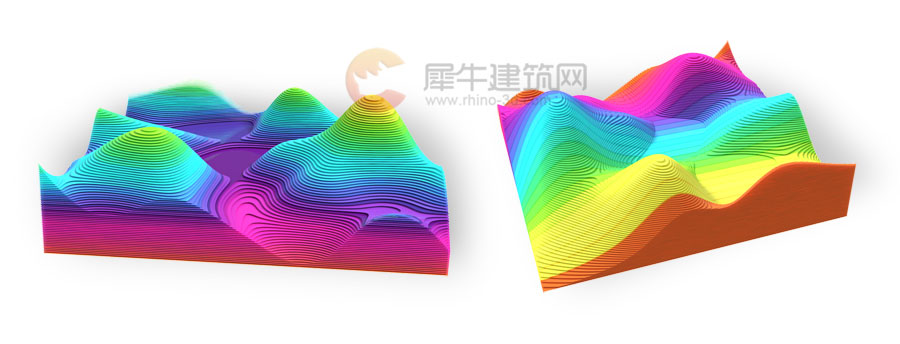

2.如何用GH的方法制作登高线,控制地形或楼层的形态变化?

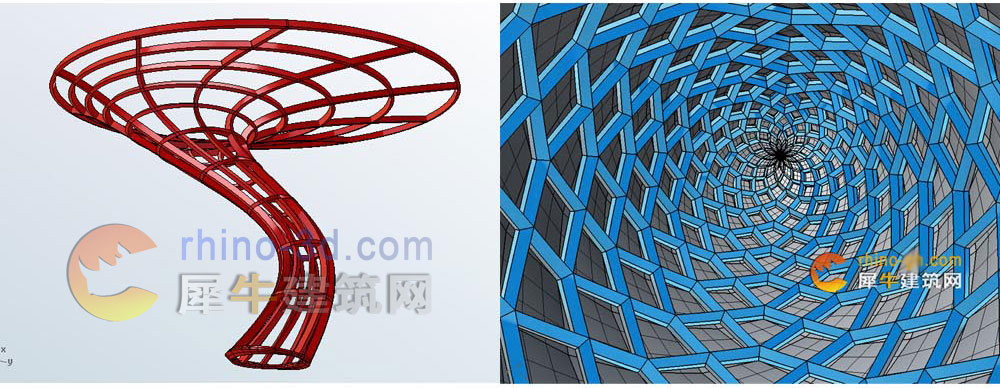

3,如何用GH实现凤凰传媒的180度扭曲和交错的钢架结构?




4,如何用GH的办法来编辑有变化规律的交叉结构?如何改变一个参数实现楼层扭转的不同变化?

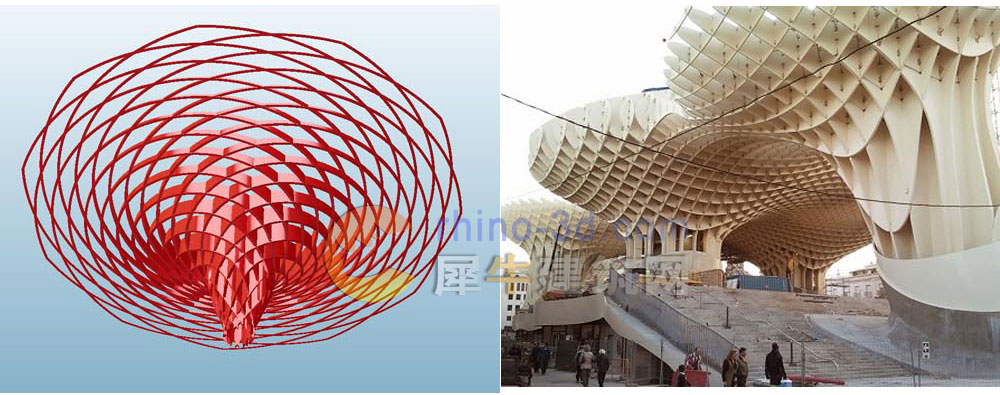

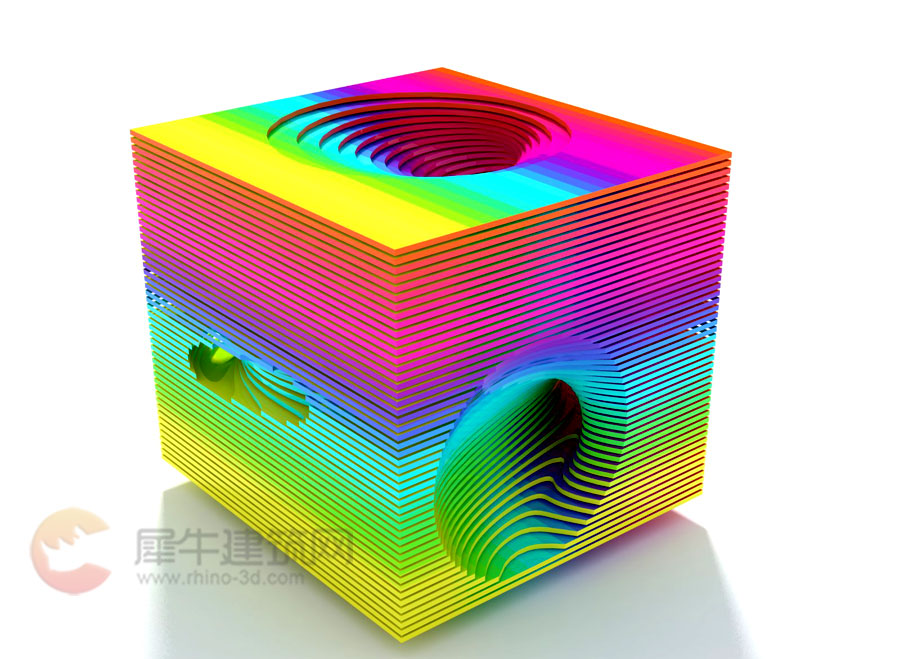

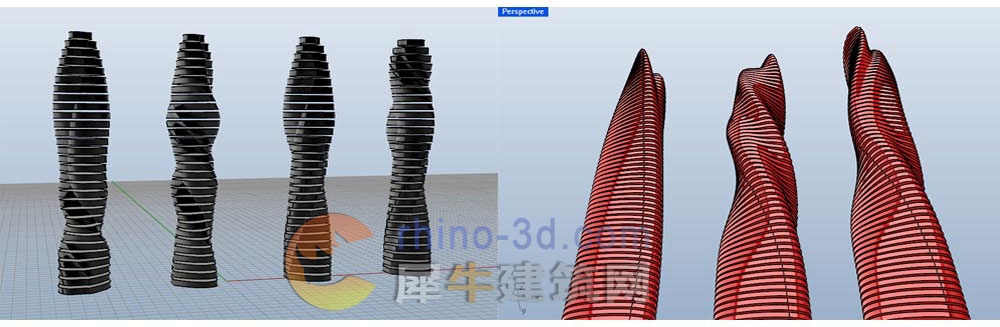

如何用GH来控制造型,GH中切片法在建筑设计领域的应用!

如何好GH的切片法。







5,银河SOHO的第四代商业空间的实现方式?

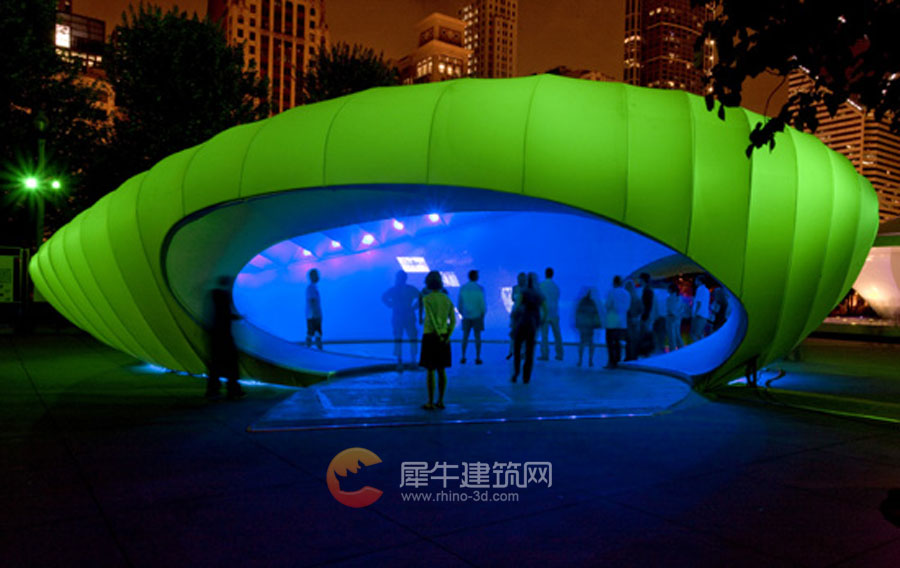

6,如何用GH控制芝加哥临时展厅的整体造型变化?


7,如何实现中钢的曲线干扰和六边形到四边形的图形渐变?


8,如何根据光照分析的结果实现光照多的地方开窗小,光照多的地

方开窗大?

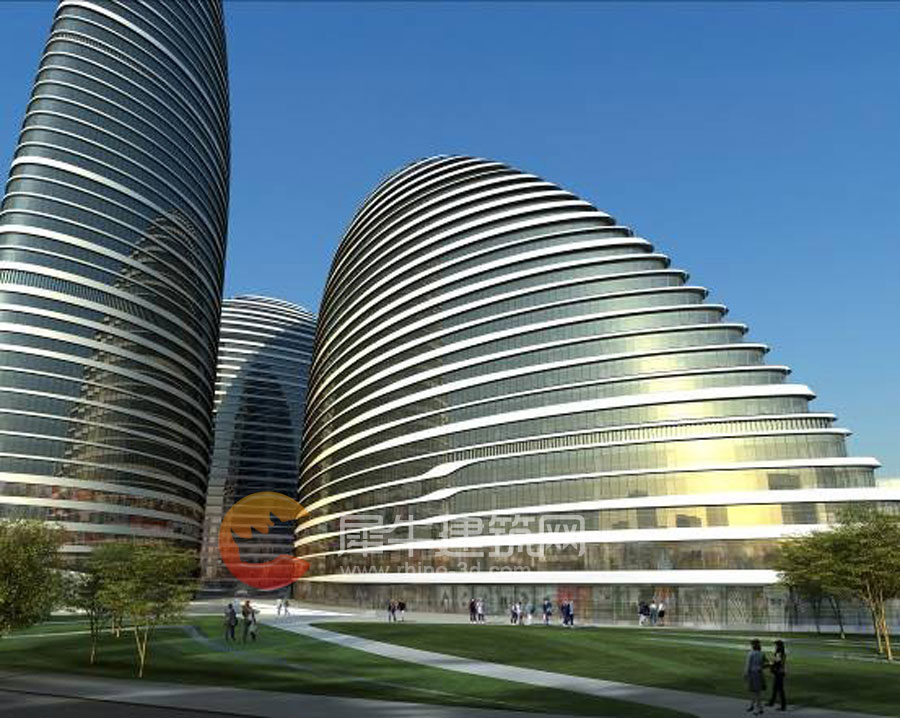

9,如何实现望京SOHO的楼层渐变规律?

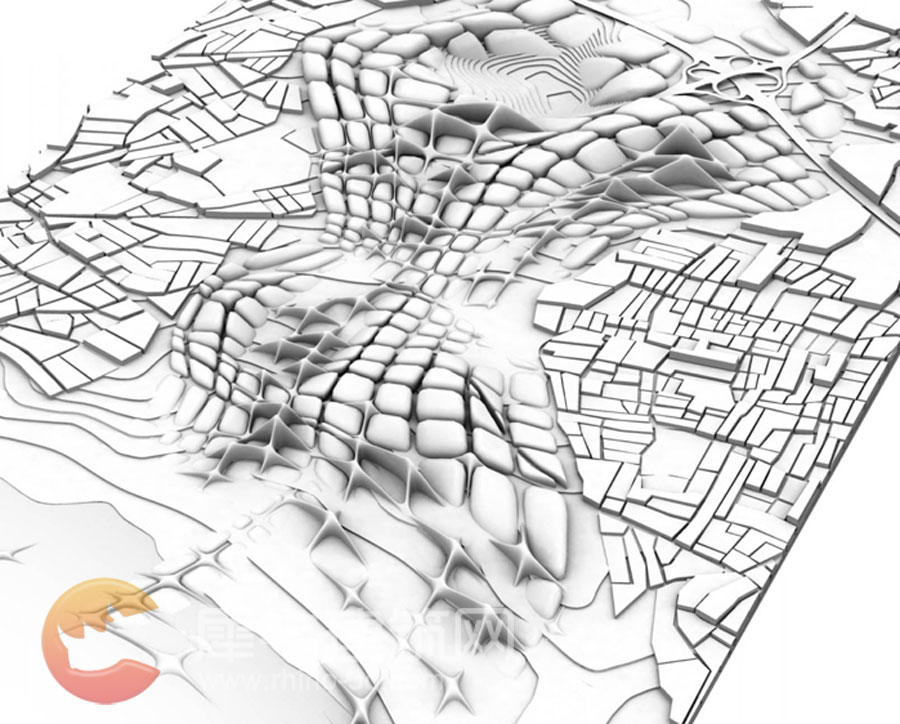

10,如何用GH的方法控制整个城市群的变化规律?
























11,rhino和GH在实际案例中的如何穿插扮演角色?











13

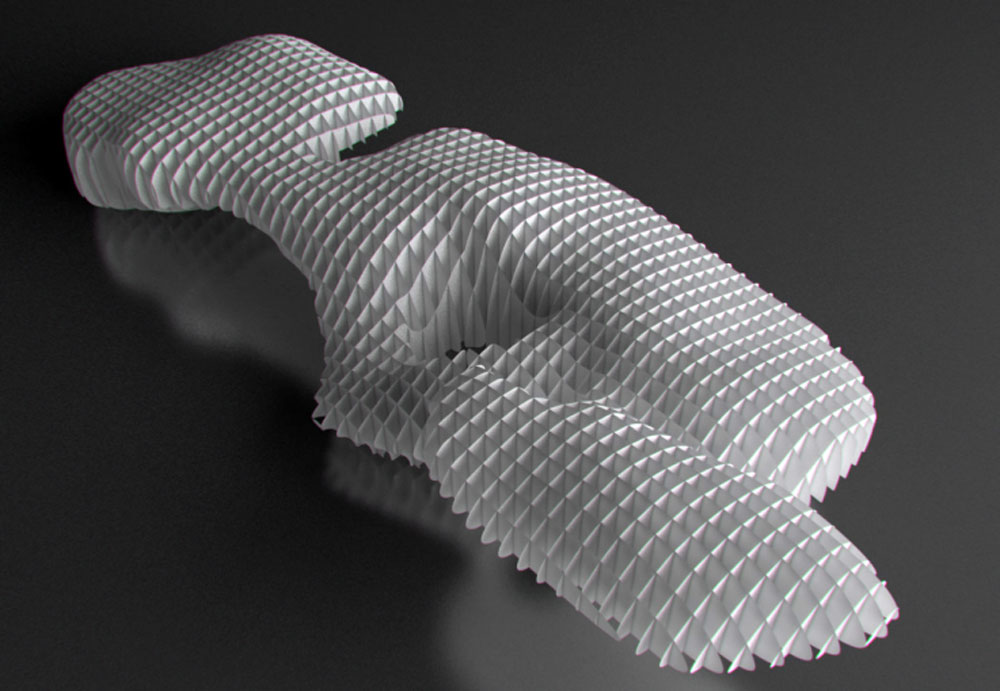

14.如何根据曲面形态布置开窗大小或者表面纹理渐变?

页面展示的案例课堂上都会讲到!通过多年培训实战经验!能确保98%以上的学员在课堂上理解并自己动手制作出来!
